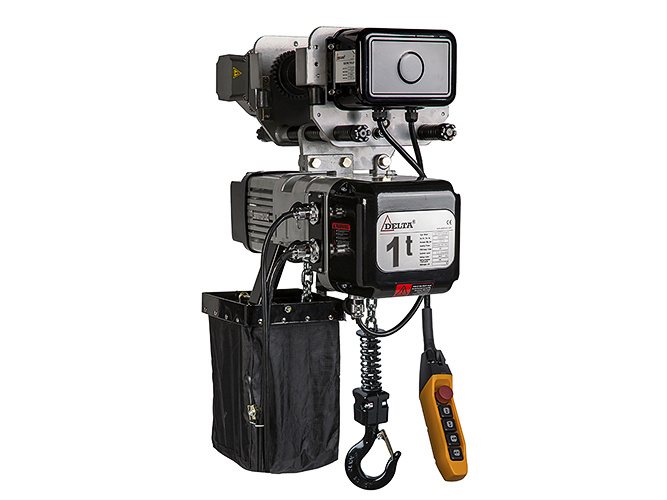

elektriline kett-tali elektrilise siirdevankriga 400V
Kasutus – See 3-faasiline kett-tali sobib igasugusteks tõstetöödeks. Tõstekonks on pööritsa ja lukustiga.
Tarnitakse kasutusvalmis juhtpuldiga ja toitekaabliga. Tõstekõrgus vastavalt kliendi soovile: 3m, 6m või 10m.
Juhtpuldi kaabel vastavalt tõstekõrgusele / Voolukaabel / Tõsteketi kott
Elektromagneetiline vedru survepidur – hoiab koormust elektrikatkestuse korral.
Tali ja siirdevankrit on võimalik juhtida ka raadio teel juhitava juhtpuldiga.
Lubatud temperatuur -10°C kuni +40°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—
Vajuta pildile, et toodet suuremalt näha..
Elektrilise kett-tali 400V andmed:
| Töökoormus | Tõstekiirus 1 kiirusega | 2 kiirusega |
Mootor 1 kiirusega | 2 kiirusega |
Pinge | Tõsteketi mõõdud | IP | Kaal 1 kiirusega | 2 kiirusega |
| 250kg | 7m/min. | 7 – 2,3m/min. | 0,45kW | 0,45 – 0,15kW | 400V / 50Hz | 5mm x 15mm | 55 | 42 kg | 50 kg |
| 500kg | 7,6m./min. | 7,6 – 2,5m/min. | 0,9kW | 0,9 – 0,3kW | 400V / 50Hz | 6,3mm x 19mm | 55 | 43 kg | 51 kg |
| 1000kg | 5m/min. | 5 – 1,7m/min. | 1,1kW | 1,1 – 0,37kW | 400V / 50Hz | 8mm x 24mm | 55 | 45 kg | 57 kg |
| 2000kg | 2,5m/min. | 2,5 – 0,85m/min. | 1,1kW | 1,1 – 0,37kW | 400V / 50Hz | 8mm x 24mm | 55 | 51 kg | 64 kg |
| 3000kg | 6m/min. | 6 – 2m/min. | 3kW | 3 – 1kW | 400V / 50Hz | 11,2mm x 34mm | 55 | 94 kg | 116 kg |
| 5000kg | 3m/min. | 3 – 1m/min. | 3kW | 3 – 1kW | 400V / 50Hz | 11,2mm x 34mm | 55 | 108 kg | 130 kg |
| 7500kg | 2m/min. | 2 – 0,6m/min. | 3kW | 3 – 1kW | 400V / 50Hz | 11,2mm x 34mm | 55 | 159 kg | 184 kg |
| 10000kg | 3m/min. | 3 – 1m/min. | 2x3kW | 2x3kW – 1kW | 400V / 50Hz | 11,2mm x 34mm | 55 | 219 kg | 329 kg |
| 15000kg | 2m/min. | 2 – 0,6m/min. | 2x3kW | 2x3kW – 1kW | 400V / 50Hz | 11,2mm x 34mm | 55 | 262 kg | 335 kg |
Päringut esitades kirjutage soovitud elektrilise kett-tali töökoormus (250kg – 15000kg) ja standartne tõstekõrgus (3m, 6m või 10m).
Kui soovite pikema ketiga elektrilist kett-tali, siis kirjutage soovitud tõstekõrgus!
Elektrilise siirdevankri 400V andmed:
| Töökoormus | Liikumiskiirus 1 kiirusega | 2 kiirusega |
Mootor 1 kiirusega | 2 kiirusega |
Pinge | I-tala reg. vahemik |
IP | Kaal 1 kiirusega | 2 kiirusega |
| 250kg | 13,5m/min. | 20 – 6,7m/min. | 0,2kW | 0,2 – 0,07kW | 400V / 50Hz | 74mm – 300mm | 55 | 66kg | 81kg |
| 500kg | 13,5m/min. | 20 – 6,7m/min. | 0,2kW | 0,2 – 0,07kW | 400V / 50Hz | 74mm – 300mm | 55 | 69kg | 84kg |
| 1000kg | 13,5m/min. | 20 – 6,7m/min. | 0,2kW | 0,2 – 0,07kW | 400V / 50Hz | 74mm – 300mm | 55 | 71kg | 90kg |
| 2000kg | 13,5m/min. | 20 – 6,7m/min. | 0,4kW | 0,4 – 0,13kW | 400V / 50Hz | 74mm – 300mm | 55 | 87kg | 104kg |
| 3000kg | 13,5m/min. | 18 – 6m/min. | 0,4kW | 0,4 – 0,13kW | 400V / 50Hz | 88mm – 300mm | 55 | 146kg | 172kg |
| 5000kg | 13,5m/min. | 18 – 6m/min. | 0,75kW | 0,75 – 0,25kW | 400V / 50Hz | 88mm – 300mm | 55 | 176kg | 206kg |
| 7500kg | 11m/min. | 11m/min. | 0,75kW | 0,75kW | 400V / 50Hz | 150mm – 220mm | 55 | 231kg | 256kg |
| 10000kg | 11m/min. | 11m/min. | 0,75kW | 0,75kW | 400V / 50Hz | 150mm – 220mm | 55 | 341kg | 385kg |
| 15000kg | 11m/min. | 11m/min. | 2 x 0,75kW | 2 x 0,75kW | 400V / 50Hz | 150mm – 220mm | 55 | 400kg | 473kg |
Päringut esitades kirjutage soovitud elektrilise siirdevankri töökoormus (250kg – 15000kg).
Elektrilise kett-tali 400V joonised ja mõõdud:
| Töökoormus + Tõstekiirus | A | B | C | D | E | F | H | J | K |
| 250kg 1-kiirusega | 282mm | 307mm | 214mm | 80mm | 142mm | 102mm | 460mm | 40mm | 25mm |
| 250kg 2-kiirusega | 307mm | 307mm | 214mm | 80mm | 142mm | 102mm | 460mm | 40mm | 25mm |
| 500kg 1-kiirusega | 302mm | 307mm | 214mm | 80mm | 142mm | 102mm | 470mm | 40mm | 25mm |
| 500kg 2-kiirusega | 334mm | 307mm | 214mm | 80mm | 142mm | 102mm | 470mm | 40mm | 25mm |
| 1000kg 1-kiirusega | 302mm | 307mm | 214mm | 80mm | 142mm | 102mm | 520mm | 45mm | 31mm |
| 1000kg 2-kiirusega | 354mm | 307mm | 214mm | 80mm | 142mm | 102mm | 520mm | 45mm | 31mm |
| 2000kg 1-kiirusega | 302mm | 307mm | 214mm | 80mm | 185mm | 59mm | 760mm | 53mm | 38mm |
| 2000kg 2-kiirusega | 354mm | 307mm | 214mm | 80mm | 185mm | 59mm | 760mm | 53mm | 38mm |
| 3000kg 1-kiirusega | 358mm | 336mm | 260mm | 80mm | 185mm | 165mm | 695mm | 53mm | 38mm |
| 3000kg 2-kiirusega | 481mm | 336mm | 260mm | 80mm | 185mm | 165mm | 695mm | 53mm | 38mm |
| 5000kg 1-kiirusega | 358mm | 336mm | 260mm | 80mm | 240mm | 110mm | 910mm | 75mm | 52mm |
| 5000kg 2-kiirusega | 481mm | 336mm | 260mm | 80mm | 240mm | 110mm | 910mm | 75mm | 52mm |
| 7500kg 1-kiirusega | 358mm | 336mm | 260mm | 80mm | 240mm | 110mm | 910mm | 75mm | 55mm |
| 7500kg 2-kiirusega | 481mm | 336mm | 260mm | 80mm | 240mm | 110mm | 910mm | 75mm | 55mm |
| 10000kg 1-kiirusega | 358mm | 336mm | 260mm | – | 370mm | 950mm | 1300mm | 80mm | 60mm |
| 10000kg 2-kiirusega | 481mm | 336mm | 260mm | – | 370mm | 950mm | 1300mm | 80mm | 60mm |
| 15000kg 1-kiirusega | 358mm | 336mm | 260mm | – | 370mm | 950mm | 1250mm | 112mm | 102mm |
| 15000kg 2-kiirusega | 481mm | 336mm | 260mm | – | 370mm | 950mm | 1250mm | 112mm | 102mm |

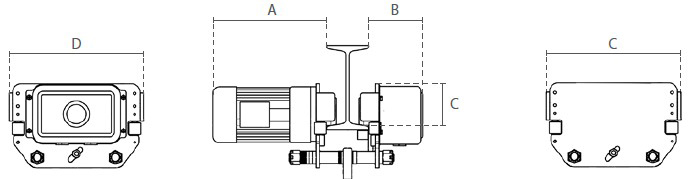

Elektrilise siirdevankri 400V joonised ja mõõdud:
| Töökoormus + Liikumiskiirus | Ratta ∅ | A | B | C | D | Kaal |
| 250kg 1-kiirusega | 68mm | 296mm | 130mm | 97mm | 340mm | 24kg |
| 250kg 2-kiirusega | 68mm | 336mm | 130mm | 97mm | 340mm | 31kg |
| 500kg 1-kiirusega | 68mm | 296mm | 130mm | 97mm | 340mm | 26kg |
| 500kg 2-kiirusega | 68mm | 336mm | 130mm | 97mm | 340mm | 33kg |
| 1000kg 1-kiirusega | 68mm | 296mm | 130mm | 97mm | 340mm | 26kg |
| 1000kg 2-kiirusega | 68mm | 336mm | 130mm | 97mm | 340mm | 33kg |
| 2000kg 1-kiirusega | 75mm | 323mm | 132mm | 113mm | 340mm | 36kg |
| 2000kg 2-kiirusega | 75mm | 338mm | 132mm | 113mm | 340mm | 40kg |
| 3000kg 1-kiirusega | 96mm | 325mm | 135mm | 133mm | 370mm | 52kg |
| 3000kg 2-kiirusega | 96mm | 340mm | 135mm | 133mm | 370mm | 56kg |
| 5000kg 1-kiirusega | 110mm | 360mm | 135mm | 140mm | 410mm | 68kg |
| 5000kg 2-kiirusega | 110mm | 410mm | 135mm | 140mm | 410mm | 76kg |
| 7500kg 1-kiirusega | 140mm | 260mm | 170mm | 150mm | 400mm | 72kg |
| 10000kg 1-kiirusega | 175mm | 260mm | 170mm | 175mm | 500mm | 122kg |
| 15000kg 1-kiirusega | 140mm | 260mm | 170mm | 150mm | 900mm | 138kg |
