MEHAANILINE KETT-TALI - Mazam OÜ

5,653 vaatamist

mehaaniline kett-tali
Kasutus – Sobib igasugusteks tõstetöödeks. Tõstekonks on pööritsa ja lukustiga.
Tõstekõrgus vastavalt kliendi soovile: 3m, 6m või 10m. Tõstmiseks või langetamiseks on vaja
kett-tali käsiketti tõmmata ülevalt alla kas siis ühelt poolt, et tali tõstaks või teiselt poolt, et tali langetaks lasti või toodet.
Käsiketi pikkus on tavaliselt tõsteketi pikkusest 50cm lühem. Tõste- ja käsikettide pikkuseid on võimalik vastavalt kliendi soovile muuta!
Saab ühildaga mehaanilise siirdevankriga kui on vaja, et tali liiguks mööda I-tala.
Lubatud temperatuur -10°C kuni +60°C
Vastavad masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—
Vajuta pildile, et toodet suuremalt näha..

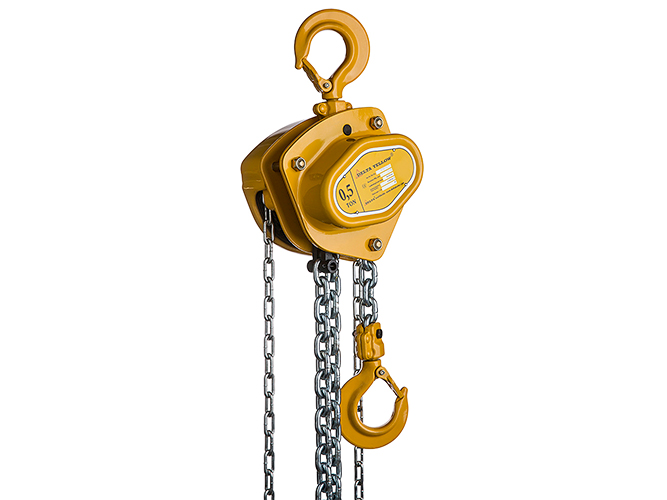

mehaaniline kett-tali

Andmed:

Töökoormus

Tõsteketi mõõdud

Kette rippes

Tali kaal

Kettide kaal

250kg

4mm x 12mm

3,1kg

1,2kg/m **

500kg

6mm x 18mm

4,1kg

1,7kg/m **

1000kg

6mm x 18mm

6,2kg

1,7kg/m **

1500kg

8mm x 24mm

10,1kg

2,4kg/m **

2000kg

8mm x 24mm

10,4kg

2,4kg/m **

3000kg

8mm x 24mm

13,6kg

3,9kg/m **

5000kg

10mm x 30mm

21,9kg

5,5kg/m **

10000kg

10mm x 30mm

48,5kg

10,1kg/m **

20000kg

10mm x 30mm

104,4kg

19,4kg/m **

Mehaanilist kett-tali küsides pange kindlasti kirja soovitud töökoormus (250kg – 20000kg) ja standartne tõstekõrgus (3m, 6m või 10m)!
Kui soovite pikema ketiga kett-tali, siis kirjutage soovitud tõstekõrgus!

Kettide kaal ** – Kaalu arvestus 1 meetri tõstekõrguse kohta (tõstekett ja käsikett)

Joonised ja mõõdud:

Töökoormus	A	B	C	D	E
250kg	102mm	98mm	220mm	30mm	25mm
500kg	138mm	137mm	270mm	35mm	28mm
1000kg	147mm	162mm	317mm	36mm	26mm
1500kg	170mm	183mm	399mm	45mm	33mm
2000kg	170mm	194mm	414mm	43mm	37mm
3000kg	170mm	220mm	465mm	50mm	48mm
5000kg	190mm	288mm	618mm	64mm	46mm
10000kg	190mm	384mm	798mm	85mm	50mm
20000kg	209mm	625mm	890mm	110mm	81mm

kett-tali
