Mehaaniline siirdevanker I talale musta värvi

30 vaatamist

mehaaniline siirdevanker I talale musta värvi
Kasutus – Mehaanilise kett-tali või elektrilise kett-tali liigutamiseks I-talal. Siirdevanrkit tuleb lihtsalt
rippuvast tootest soovitud suunas lükata. Püsimääritud kuullaagritele paigaldatud rattad võimaldavad sujuvat liikumist.
Saab ühildaga musta värvi mehaanilise kett-taliga kui on vaja, et tali liiguks mööda I-tala.
Sobib enamikule I-tala ja H-tala profiilidele.
Lubatud temperatuur -40°C kuni +80°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.

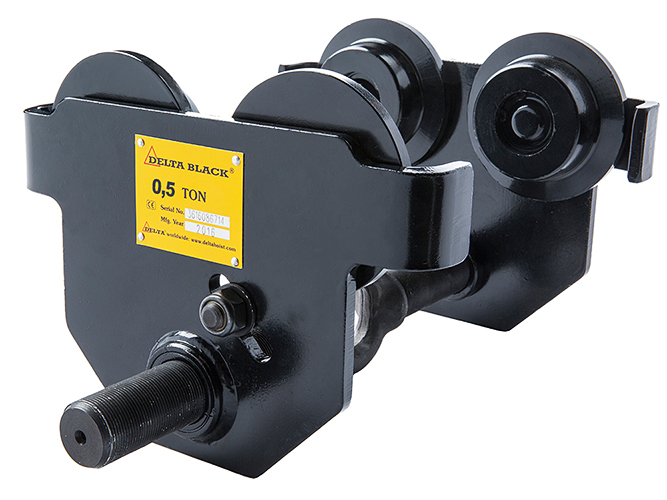

Vajuta pildile, et toodet suuremalt näha..

mehaaniline siirdevanker I talale musta värvi
mehaaniline siirdevanker I talale musta värvi

Andmed:

Töökoormus I-tala reguleerimise vahemik Ratta ∅ Kaal
500kg 50mm – 305mm 55mm 5,4kg
1000kg 58mm – 305mm 68mm 9,3kg
2000kg 66mm – 305mm 80mm 14,8kg
3000kg 74mm – 305mm 100mm 24,1kg
5000kg 90mm – 305mm 120mm 41,1kg

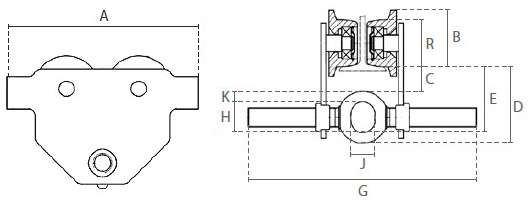

Joonised ja mõõdud:

Töökoormus A B C D E G H J
500kg 198mm 158mm 68mm 40mm 385mm 25mm 13mm 28mm
1000kg 238mm 183mm 82mm 31mm 388mm 29mm 17mm 37mm
2000kg 277mm 208mm 95mm 31mm 405mm 36mm 20mm 48mm
3000kg 324mm 249mm 116mm 31mm 429mm 46mm 26mm 56mm
5000kg 373mm 296mm 138mm 40mm 435mm 52mm 28mm 65mm
