pneumaatiline kett-tali pneumaatilise siirdevankriga
Suletud ja vähendatud müraga planetaarkäigukast võimaldab raskeid tsükleid. Reguleeritav kiirus.
Põrutus- ja korrosioonikindel korpus. Tõsteketi kott. Laba tõstemootor maksimaalse pöördemomendi saavutamiseks.
Sobib potentsiaalselt ohtlikesse ja plahvatusohtlikesse keskkondadesse. Tõstekõrgus vastavalt kliendi soovile: 3m, 6m või 10m.
Tarnitakse ilma õhukuivati ja F.R.L-seadmeta.
Lubatud temperatuur -40°C kuni +80°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Tootel on sertifikaat.
—

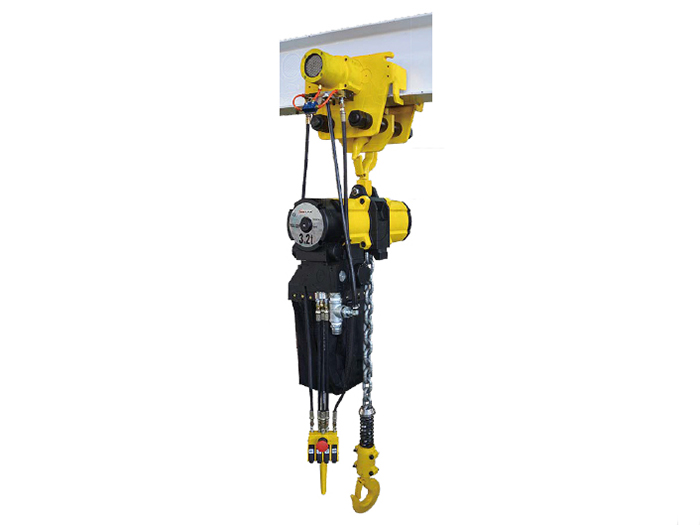

Vajuta pildile, et toodet suuremalt näha..
Andmed:
| Töökoormus | Tõstekiirus (6 bar) | Tõsteketi Ø | Kette rippes | Võimsus (6 bar) | Tali kaal | 1m keti kaal |
| 250kg | 18m./min. | 6,3mm x 19,1mm | 1 | 1,5kW | 32kg | 0,9kg |
| 500kg | 11m./min. | 6,3mm x 19,1mm | 1 | 1,5kW | 36kg | 0,9kg |
| 1000kg | 7,6m./min. | 7,1mm x 20,2mm | 1 | 2kW | 51kg | 1,1kg |
| 2000kg | 3,8m./min. | 7,1mm x 20,2mm | 2 | 2kW | 60kg | 2,2kg |
| 3200kg | 4,8m./min. | 13mm x 36mm | 1 | 3,5kW | 108kg | 3,7kg |
| 6300kg | 2,4m./min. | 13mm x 36mm | 2 | 3,5kW | 138kg | 7,4kg |
| 10000kg | 1,6m./min. | 16mm x 45mm | 2 | 3,5kW | 186kg | 10,4kg |
| 16000kg | 1m./min. | 16mm x 45mm | 3 | 3,5kW | 327kg | 15,6kg |
| 20000kg | 0,8m./min. | 16mm x 45mm | 4 | 3,5kW | 383kg | 20,8kg |
| Töökoormus | Õhurõhk | Õhu tarbimine (6 bar) | Heli tase tõstmise ajal | Helitase langetamise ajal | Õhu sisselaskeava | Peamine õhuvarustus |
| 250kg | 4bar – 6bar | 2m³/min | 85dB | 82dB | 12,7mm | 19,1mm |
| 500kg | 4bar – 6bar | 2m³/min | 85dB | 82dB | 12,7mm | 19,1mm |
| 1000kg | 4bar – 6bar | 2m³/min | 85dB | 82dB | 12,7mm | 19,1mm |
| 2000kg | 4bar – 6bar | 2m³/min | 85dB | 82dB | 12,7mm | 19,1mm |
| 3200kg | 4bar – 6bar | 4m³/min | 90dB | 87dB | 19,1mm | 50,8mm |
| 6300kg | 4bar – 6bar | 4m³/min | 90dB | 87dB | 19,1mm | 50,8mm |
| 10000kg | 4bar – 6bar | 4m³/min | 90dB | 87dB | 25,4mm | 50,8mm |
| 16000kg | 4bar – 6bar | 4m³/min | 90dB | 87dB | 25,4mm | 50,8mm |
| 20000kg | 4bar – 6bar | 4m³/min | 90dB | 87dB | 25,4mm | 50,8mm |
Joonis ja mõõdud:
| A | B | C | D | E | F | H | J | K |
| 197mm | 174mm | 110mm | 70mm | 70mm | 104mm | 535mm | 40mm | 32mm |
| 228mm | 174mm | 110mm | 70mm | 70mm | 104mm | 535mm | 40mm | 32mm |
| 255mm | 205mm | 132mm | 65mm | 95mm | 91mm | 540mm | 40mm | 32mm |
| 255mm | 205mm | 132mm | 73mm | 87mm | 159mm | 760mm | 46mm | 40mm |
| 313mm | 246mm | 166mm | 77mm | 142mm | 115mm | 814mm | 52mm | 47mm |
| 313mm | 246mm | 166mm | 77mm | 142mm | 115mm | 1022mm | 62mm | 52mm |
| 308mm | 308mm | 238mm | 170mm | 156mm | – | 1100mm | 75mm | 69mm |
| 374mm | 372mm | 238mm | 166mm | 160mm | – | 1350mm | 120mm | 109mm |
| 374mm | 372mm | 238mm | 166mm | 160mm | – | 1400mm | 120mm | 109mm |
Pneumaatilist kett-tali küsides pange kindlasti kirja soovitud töökoormus (250kg – 20000kg) ja tõstekõrgus (3m, 6m või 10m)!

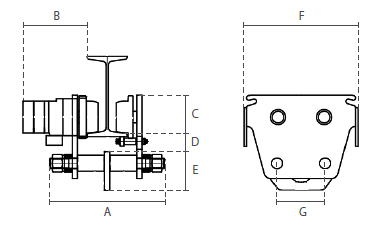

Pneumaatilise siirdevankri joonis ja mõõdud:
| Töökoormus | A | B | C | D | E | F | G |
| 1000kg | 264mm | 208mm | 83mm | 56mm | 102mm | 294mm | 125mm |
| 2000kg | 300mm | 210mm | 95mm | 48mm | 115mm | 322mm | 130mm |
| 3200kg | 360mm | 217mm | 105mm | 48mm | 120mm | 356mm | 150mm |
| 6300kg | 365mm | 219mm | 145mm | 77mm | 264mm | 386mm | 280mm |
Pneumaatilist siirdevankrit küsides pange kindlasti kirja soovitud töökoormus (1000kg – 6300kg)!
