sulgurkonks ketilekinnitusega klass 8
Kasutus – 1, 2, 3 ja 4 haruliste kett-troppide tootmiseks jaoks. Otse ühendusega ketilülile.
Klass 8 (G80 / Grade 80) – G80 tähendab, et maksimaalne pinge sulgurkonksu lõpliku
tugevuse juures on 800 njuutonit ruutmillimeetri (N/mm2) kohta.
Sulgurkonksud on värvitud pinnakattega.
Lubatud temperatuur -40°C kuni +200°C
Standard: EN 1677
Toodetel on sertifikaat.
Varutegur 4:1
—

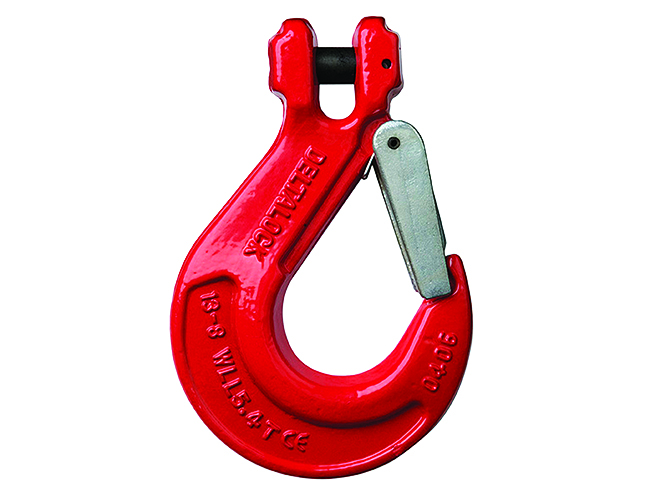

Vajuta pildile, et toodet suuremalt näha..
Andmed:
| Töökoormus | A | B | C | D | E | F | Kaal |
| 1,12t (6mm tõsteketile) | 8mm | 32mm | 20mm | 20mm | 68mm | 108mm | 0,4kg |
| 2t (8mm tõsteketile) | 10mm | 39mm | 24mm | 25mm | 86mm | 131mm | 0,6kg |
| 3,15t (10mm tõsteketile) | 13mm | 48mm | 28mm | 36mm | 106mm | 164mm | 1,0kg |
| 5,3t (13mm tõsteketile) | 17mm | 55mm | 35mm | 42mm | 130mm | 196mm | 1,5kg |
| 8t (16mm tõsteketile) | 19mm | 66mm | 43mm | 47mm | 156mm | 236mm | 3,5kg |
| 12,5t (20mm tõsteketile) | 24mm | 92mm | 52mm | 51mm | 180mm | 281mm | 6,8kg |
| 15t (22mm tõsteketile) | 27mm | 91mm | 70mm | 63mm | 220mm | 315mm | 10kg |
| 21,2t (26mm tõsteketile) | 30mm | 117mm | 85mm | 75mm | 252mm | 325mm | 15kg |
| 31,5t (32mm tõsteketile) | 35mm | 150mm | 106mm | 88mm | 300mm | 405mm | 27kg |
Päringut esitades kirjutage soovitud sulgurkonksu töökoormus ja kogus.
