tõstehaarats vertikaalne HARDOKS eriterase jaoks
Kasutus – Eriti kõvast terasest lehtmetallide- ja konstruktsioonide vertikaalseks tõstmiseks, transportimiseks ja pööramiseks.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõua avad on saadaval vahemikus: 0mm kuni 55mm. Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe. Tähelepanu! Ärge tõstke mitut lehtmetalli lehte korraga!
Eemaldage lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

Andmed:
Kood |
Töökoormus (kg) |
Lõugade ava (mm) |
Mõõdud (mm) | Kaal (kg/tk.) |
||||||
S | T | U | V | W | X | Y | ||||
0.75 ES-H | 750 | 0 – 13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
1 ESE-H | 1000 | 0 – 25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
2 ESE-H | 2000 | 0 – 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
3 ESE-H | 3000 | 0 – 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
4.5 ESE-H | 4500 | 0 – 45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
6 ESE-H | 6000 | 0 – 50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
7.5 ESE-H | 7500 | 0 – 55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
0.75 ESMP-H | 750 | 0 – 13 | 47 | 30 | 307 | 100 | 37 | 37 | 10 | 2 |
1 ESEMP-H | 1000 | 0 – 25 | 56 | 45 | 403 | 141 | 37 | 47 | 15 | 4,5 |
2 ESEMP-H | 2000 | 0 – 35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
3 ESEMP-H | 3000 | 0 – 35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
4.5 ESEMP-H | 4500 | 0 – 45 | 85 | 70 | 650 | 228 | 60 | 78 | 20 | 19 |
6 ESMP-H | 6000 | 0 – 32 | 114 | 75 | 760 | 225 | 78 | 78 | 20 | 24 |
7.5 ESEMP-H | 7500 | 0 – 55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 30,5 |
0.75 ESU-H | 750 | 0 – 13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
1 ESEU-H | 1000 | 0 – 25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
2 ESEU-H | 2000 | 0 – 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
3 ESEU-H | 3000 | 0 – 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
4.5 ESEU-H | 4500 | 0 – 45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
6 ESEU-H | 6000 | 0 – 50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
7.5 ESEU-H | 7500 | 0 – 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

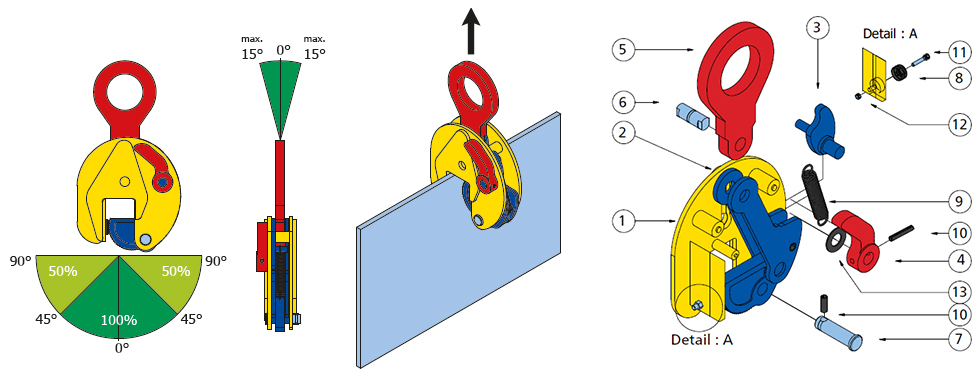

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
