tõstehaarats vertikaalne universaalne ESEU

3,146 vaatamist

tõstehaarats vertikaalne universaalne ESEU
Kasutus – Lehtmetallide- ja konstruktsioonide vertikaalseks tõstmiseks, transportimiseks ja pööramiseks kõikides asendites.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõua avad on saadaval vahemikus: 0 kuni 150mm. Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe. Tähelepanu! Ärge tõstke mitut lehtmetalli lehte korraga!
Eemaldage lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

tõstehaarats vertikaalne universaalne ESEU
tõstehaarats vertikaalne universaalne ESEU

Andmed:


Kood
Töökoormus (kg)
Lõugade ava R (mm)		 Mõõdud (mm)
Kaal (kg/tk.)
S T U V W X Y
0.75 ESU 750 0 – 13 47 30 203 100 37 37 10 1,8
1 ESEU 1000 0 – 25 56 50 292 141 37 47 15 3,8
2 ESEU 2000 0 – 35 78 70 372 183 56 56 16 8
3 ESEU 3000 0 – 35 78 70 372 183 56 56 16 8
4.5 ESU 4500 0 – 25 85 70 429 203 60 77 20 16
4.5 ESEU 4500 0 – 45 85 70 431 228 60 78 20 16,5
6 ESU 6000 0 – 32 114 78 528 225 78 78 32 22
6 ESEU 6000 0 – 50 114 78 527 259 82 78 32 24
7.5 ESU 7500 0 – 40 111 78 567 246 76 82 32 27
7.5 ESEU 7500 0 – 55 111 78 560 267 70 86 32 28
9 ESU 9000 0 – 55 111 78 560 267 70 86 32 29
12 ESU 12000 0 – 52 148 85 648 295 100 94 48 41
15 ESU 15000 0 – 76 209 85 816 373 136 106 48 73
17 ESU 17000 0 – 76 209 85 816 373 136 106 48 74
20 ESU 20000 0 – 80 250 100 948 563 153 140 71 160
25 ESU 25000 5 – 85 250 100 948 563 148 140 71 160
30 ESU 30000 10 – 90 250 100 944 568 153 142 71 167
6 SESU 6000 40 – 90 114 78 523 275 70 78 32 24
7.5 SESU 7500 50 – 100 111 78 560 312 70 86 32 30
9 SESU 9000 50 – 100 111 78 560 312 70 86 32 31
12 SESU 12000 50 – 100 152 85 644 344 100 94 48 45
15 SESU 15000 80 – 150 224 85 808 450 136 106 48 78
20 SESU 20000 80 – 150 249 100 940 640 153 140 71 171
25 SESU 25000 80 – 150 249 100 940 640 153 140 71 171
30 SESU 30000 80 – 150 249 100 946 645 156 142 71 176,5

Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

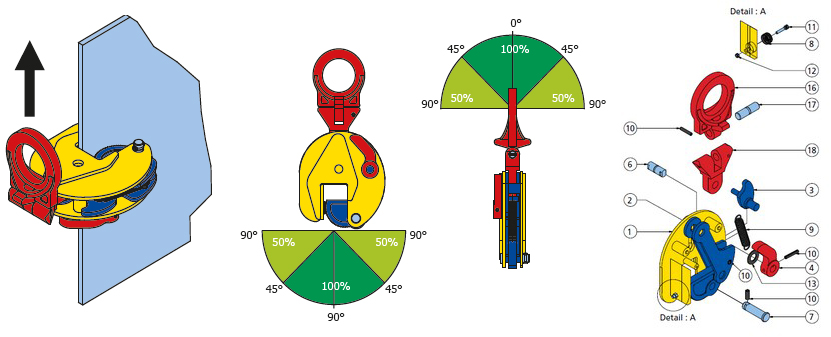

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
