tõstesilm mutter G80
Kasutus – Võimaldab tõsta betoonist treppe, betoonist paneele ja muid raskeid tooteid,
mida saab keermega ühendada. G80 tähendab, et maksimaalne pinge tõstesilma lõpliku
tugevuse juures on 800 njuutonit ruutmillimeetri (N/mm2) kohta.
Töökoormus 0° – tõste horisontaalselt pinnalt. / Töökoormus 90° – tõste vertikaalselt pinnalt.
Veenduge enne tõstmist, et tõstesilmade keermed on puhtad.
Tõstesilmad on värvitud pinnakattega.
Lubatud temperatuur -20°C kuni +200°C
Standard: EN 1677
Toodetel on sertifikaat.
Varutegur 4:1
—

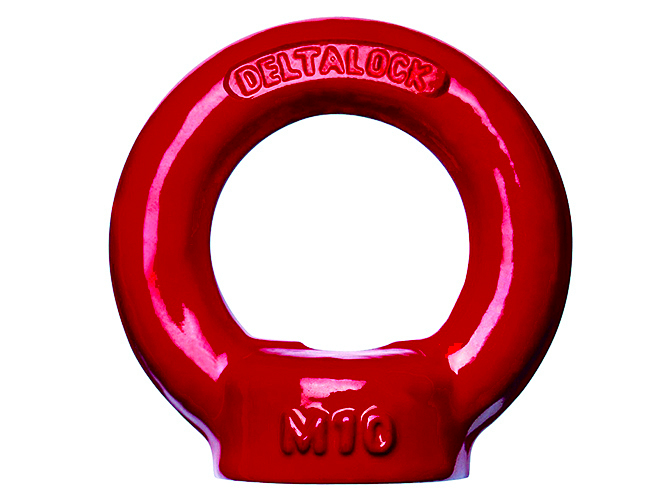

Vajuta pildile, et toodet suuremalt näha..
Andmed:
| Keere | Töökoormus 0° | Töökoormus 90° | A | B | C | Kaal |
| M6 | 0,4t | 0,15t | 36mm | 20mm | 36mm | 0,05kg |
| M8 | 0,8t | 0,4t | 36mm | 20mm | 36mm | 0,05kg |
| M10 | 1t | 0,4t | 45mm | 25mm | 45mm | 0,09kg |
| M12 | 2t | 0,75t | 54mm | 30mm | 53mm | 0,16kg |
| M14 | 3t | 1t | 63mm | 35mm | 62mm | 0,24kg |
| M16 | 4t | 1,5t | 63mm | 35mm | 62mm | 0,24kg |
| M18 | 5t | 2t | 72mm | 40mm | 71mm | 0,34kg |
| M20 | 6t | 2,3t | 72mm | 40mm | 71mm | 0,36kg |
| M22 | 7t | 2,8t | 81mm | 45mm | 81mm | 0,6kg |
| M24 | 8t | 3,2t | 90mm | 50mm | 90mm | 0,7kg |
| M27 | 10t | 4t | 90mm | 50mm | 90mm | 0,7kg |
| M30 | 12t | 4,5t | 108mm | 60mm | 109mm | 1,3kg |
| M36 | 16t | 7t | 126mm | 70mm | 128mm | 2,1kg |
| M39 | 20t | 8t | 126mm | 70mm | 128mm | 2,6kg |
| M42 | 24t | 9t | 144mm | 80mm | 147mm | 3,1kg |
| M48 | 32t | 12t | 166mm | 90mm | 168mm | 5kg |
| M56 | 40t | 15t | 184mm | 100mm | 187mm | 6,7kg |
| M64 | 50t | 17t | 206mm | 110mm | 208mm | 9,3kg |
Päringut esitades kirjutage soovitud mutriga tõstesilma keere ja kogus.
